第 7 章 工程绘图工具

绘图工具分为横道图（甘特图）和施工平面图两大板块，均提供全场景预设实例，点击后自动套用生成。支持工期参数自定义、样式配色选择、内容编辑和多种格式导出，无需专业绘图软件即可快速生成符合标书要求的工程图表。

一、横道图（甘特图）功能

▍预设实例覆盖

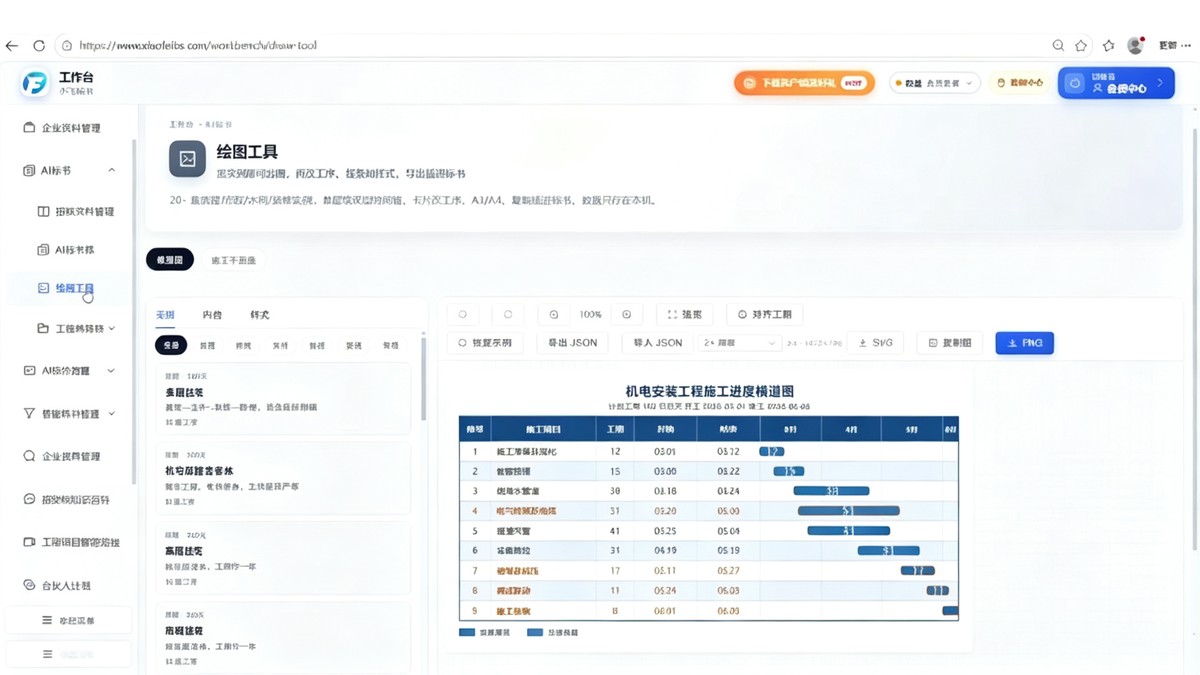

房建、市政、水利、装修、安装及其他工程类别，点击任意实例弹出确认弹窗，系统自动生成对应工程的横道图表格。

▍工期参数自定义

在配置面板中调整施工准备、工期等数值，预览区横道进度条同步实时更新，所见即所得。

▍样式自定义

可选择配色方案：彩色 / 灰白 / 工程蓝，根据标书整体风格选择匹配的配色。

操作示意：施工平面图预设实例与内容编辑

二、施工平面图功能

▍预设实例覆盖

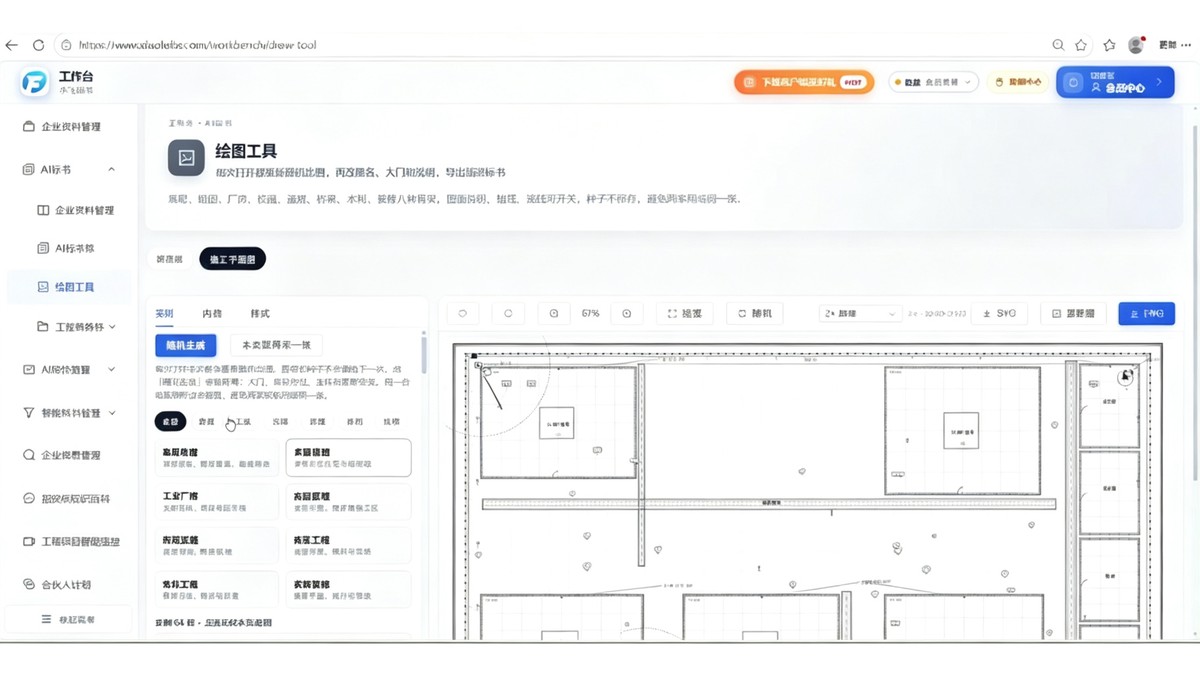

高层建筑、多层组团、桥梁工程、北侧临舍等场景，点击不同实例，预览区同步切换对应场景的施工平面线稿图。

▍内容编辑

可自定义填写工程名称、图名、图幅说明等文本信息，确保图表信息完整准确。

▍样式与尺寸

彩色工程蓝图 / 墨图等不同风格，线稿可切换为带填充色彩的蓝图效果；可按需求选择图面尺寸。

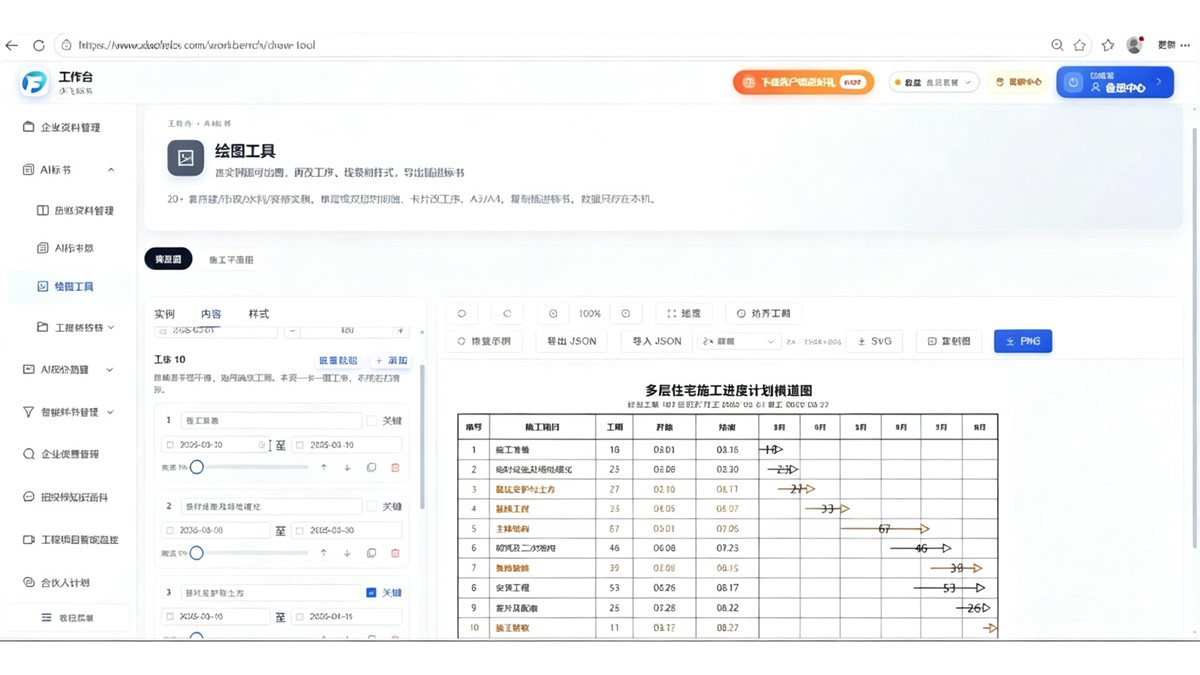

横道图编辑： 逐工序编辑工期天数/开始日期/完成百分比，支持批量粘贴/关键线路标记/上移下移。

施工平面图： 8种骨架分类（高层/组团/厂房/校园/市政/桥梁/水利/装修）共64套实例，图面说明/轴线/流线可开关。

三、导出操作

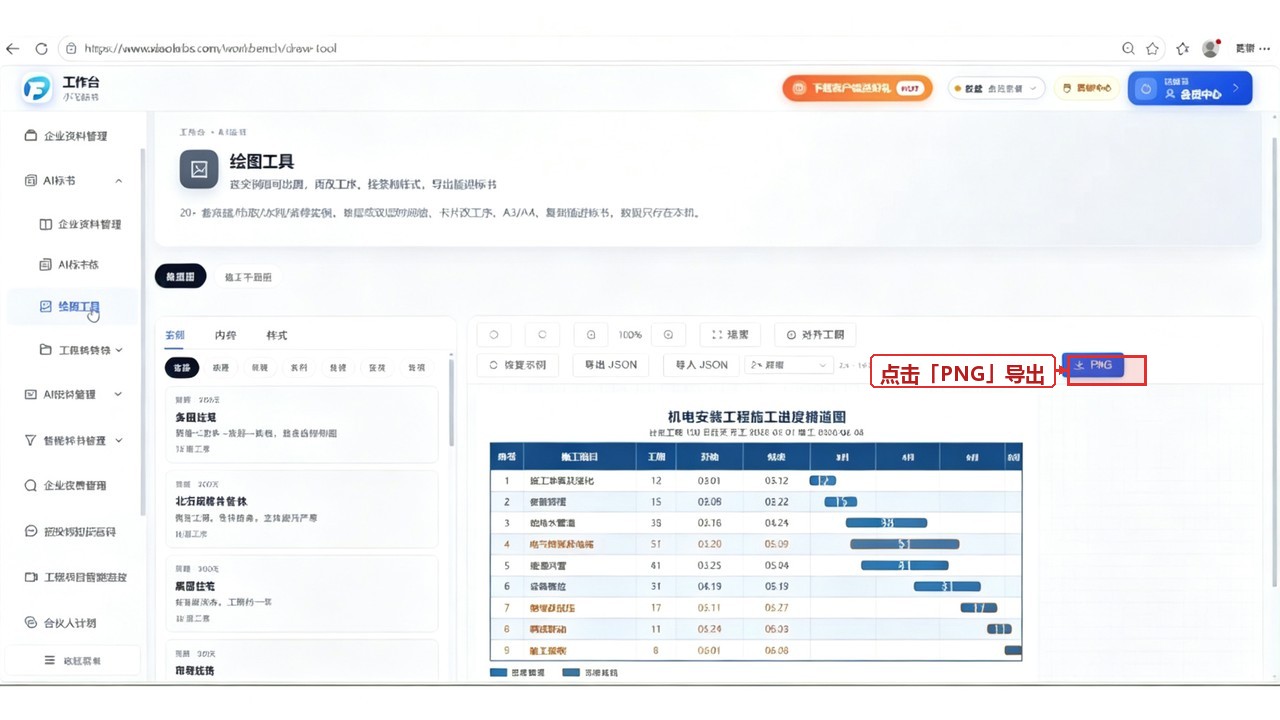

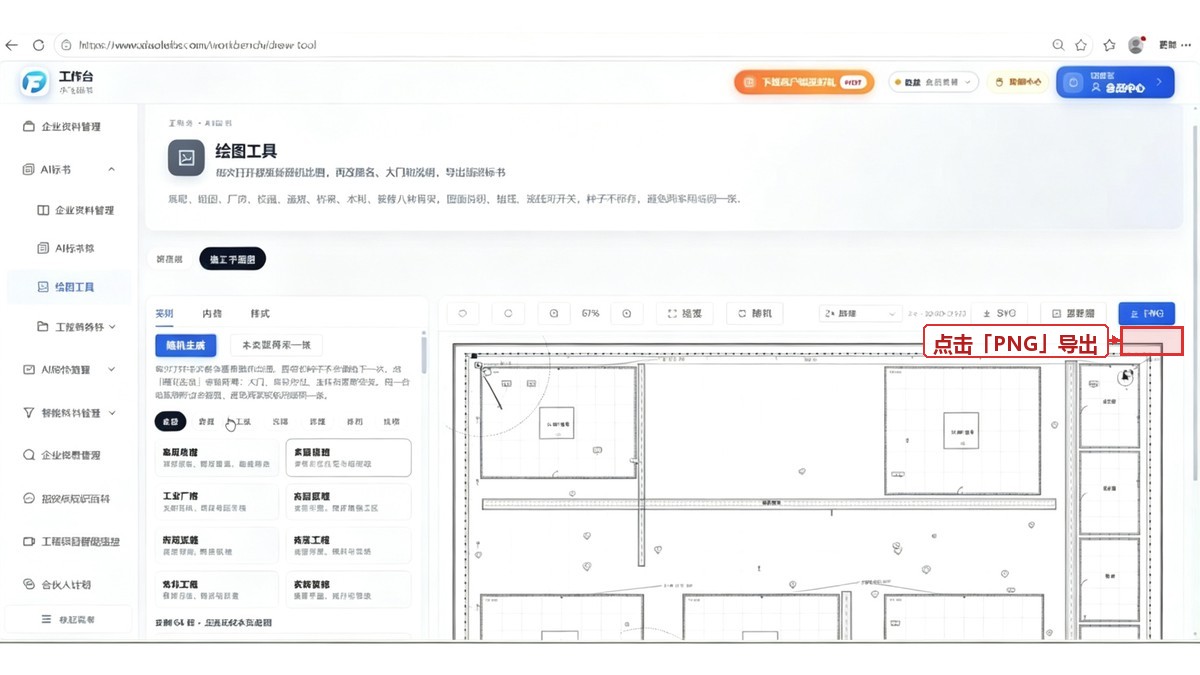

完成自定义勾画后，点击预览区右上角功能按钮：

复制图片： 一键复制到剪贴板，可直接粘贴到标书文档中

操作示意：复制图片：一键复制到剪贴板，可直接粘贴到标书

下载PDF： 导出为PDF文件，适合打印和正式归档

操作示意：下载PDF：导出为PDF文件，适合打印和正式归档

导出的图表可直接用于技术标书中的施工组织设计章节

操作示意：导出的图表可直接用于技术标书施工组织设计章节

操作示意：绘图工具导出 — 支持复制图片到剪贴板、下载PNG/PDF，可直接用于技术标书

【提示】

使用建议： 横道图和施工平面图是技术标施工组织设计的必备图表。建议先选择最接近的预设实例，再根据项目实际情况调整工期参数和文字信息，可大幅节省绘图时间。生成的图表通过个人图库功能保存，后续项目可直接复用。
